خرید شیر یکطرفه سوپاپی چدنی فارآب
Cast Iron Swing Check Valve PN16
شیر یکطرفه سوپاپی چدنی کلاس PN16 مدل LCS16 یکی از اجزای مهم در خطوط بخار و سیالات حرارتی است که از بازگشت جریان جلوگیری می‌کند. این شیر به صورت فلنجی طراحی شده و دارای بدنه‌ای مقاوم از جنس چدن داکتیل می‌باشد. دیسک داخلی به صورت سوپاپی طراحی شده و به‌وسیله نیروی جریان سیال باز و بسته می‌شود. عملکرد آن بدون نیاز به انرژی خارجی و کاملاً اتوماتیک است.
استفاده از متریال مقاوم در برابر خوردگی و حرارت، این شیر را برای سیستم‌های بخار، روغن داغ، آب داغ و حتی هوای فشرده بسیار مناسب کرده است.
📌 ویژگی‌های کلیدی شیر یکطرفه سوپاپی چدنی
| ویژگی | مشخصات |
|---|---|
| 🔹 نوع محصول | شیر یکطرفه سوپاپی چدنی (مخصوص بخار) |
| 🔹 مدل | LCS16 |
| 🔹 کلاس فشار | PN16 |
| 🔹 سایز اسمی | از DN50 تا DN300 |
| 🔹 نوع اتصال | فلنجی مطابق EN 1092-2 |
| 🔹 جنس بدنه | چدن داکتیل (GGG40) |
| 🔹 جنس درپوش | چدن داکتیل (GGG40) |
| 🔹 جنس دیسک | برنز یا فولاد ضدزنگ |
| 🔹 جنس صندلی | برنز یا فولاد ضدزنگ |
| 🔹 فشار تست | 24 بار (هیدرواستاتیک) |
| 🔹 دمای کاری | تا 180 درجه سانتی‌گراد |
| 🔹 استاندارد طراحی | EN 1074 – BS EN 12334 |
| 🔹 کاربرد | بخار، سیالات حرارتی، هوای فشرده، آب داغ |
🧪 تست‌ها و استانداردها:
✅ طراحی شده طبق استاندارد EN 1074 و BS EN 12334
✅ تست فشار بدنه: 24 بار
✅ تست عملکرد (seat test): 17.6 بار مطابق استاندارد EN 12266

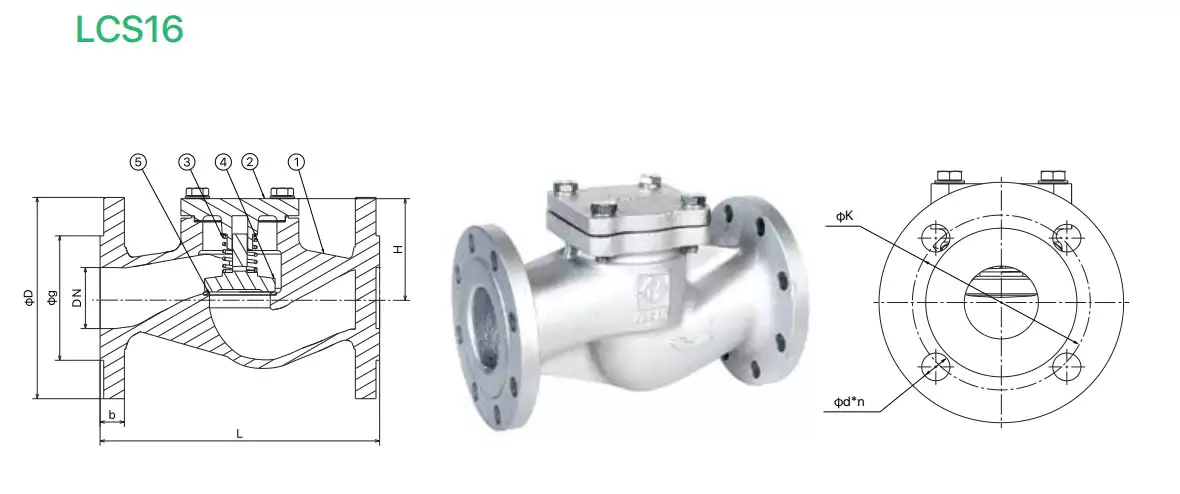

📊 جدول مشخصات فنی شیر یکطرفه سوپاپی مخصوص بخار
| شماره | نام قطعه | جنس |
|---|---|---|
| 1️⃣ | بدنه | چدن داکتیل (GGG40) |
| 2️⃣ | درپوش | چدن داکتیل (GGG40) |
| 3️⃣ | دیسک | فولاد ضدزنگ / برنز |
| 4️⃣ | صندلی (Seat) | فولاد ضدزنگ / برنز |
| 5️⃣ | پیچ و مهره‌ها | فولاد گالوانیزه |
| 6️⃣ | پین و مفصل داخلی | فولاد ضدزنگ |
📐 ابعاد و وزن
| سایز نامی (DN) | طول (L) mm | قطر فلنج (D) mm | ارتفاع (H) mm | تعداد سوراخ × قطر |
|---|---|---|---|---|
| 50 | 230 | 165 | 160 | 4 × 19 |
| 65 | 290 | 185 | 180 | 4 × 19 |
| 80 | 310 | 200 | 190 | 8 × 19 |
| 100 | 350 | 220 | 215 | 8 × 19 |
| 125 | 400 | 250 | 240 | 8 × 19 |
| 150 | 480 | 285 | 260 | 8 × 23 |
| 200 | 600 | 340 | 310 | 8 × 23 |
| 250 | 730 | 405 | 370 | 12 × 23 |
| 300 | 850 | 460 | 420 | 12 × 23 |
برای مشاهده کامل ابعاد، به فایل PDF مراجعه نمایید.
🧰 موارد مصرف شیر یکطرفه سوپاپی
✔️ سیستم‌های بخار صنعتی
✔️ خطوط آب داغ و سیالات حرارتی
✔️ تجهیزات گرمایشی و موتورخانه‌ها
✔️ خطوط هوای فشرده
✔️ صنایع نفت و گاز (در بخش بخار و هوا)
✔️ ایستگاه‌های پمپاژ و برگشت آب
📥 دانلود مشخصات فنی شیر سوپاپی چدنی
📥 دانلود فایل PDF شیر یکطرفه سوپاپی چدنی مدل LCS16
❓ سوالات متداول
آیا این شیر برای بخار داغ مناسب است؟
بله، تا دمای 300°C و فشار 16 بار طراحی شده است.
جنس بدنه و دیسک از چیست؟
بدنه و فلنج از ASTM A216 (WCB) و دیسک از AISI 304 ساخته شده است.
