خرید شیر صافی مخصوص بخار فارآب
شیر صافی مخصوص بخار مدل STS16 با طراحی Y شکل یکی از اجزای ضروری در خطوط بخار و سیالات فرآیندی است که با حذف ذرات معلق، مانع از آسیب به تجهیزات پایین‌دستی می‌شود. این محصول دارای بدنه‌ای از جنس چدن داکتیل و توری داخلی از جنس استیل ضدزنگ 304 بوده و مناسب استفاده در خطوط تحت فشار و دمای بالا است.
از این صافی در سیستم‌های بخار، هوای فشرده، آب گرم، سیالات حرارتی و روغن‌های صنعتی استفاده می‌شود. طراحی فلنجی و تست‌شده مطابق استانداردهای روز، موجب اطمینان از آب‌بندی کامل و طول عمر بالا شده است.
📌 ویژگی‌های کلیدی شیر صافی
| ویژگی | مشخصات |
|---|---|
| 🔹 نوع محصول | صافی Y شکل مخصوص بخار |
| 🔹 مدل | STS16 |
| 🔹 کلاس فشار | PN16 |
| 🔹 سایز اسمی | DN15 تا DN300 |
| 🔹 نوع اتصال | فلنجی مطابق EN 1092-2 |
| 🔹 جنس بدنه | چدن داکتیل GGG40 |
| 🔹 جنس درپوش | چدن داکتیل GGG40 |
| 🔹 جنس توری | فولاد ضدزنگ 304 |
| 🔹 جنس صافی داخلی | فولاد ضدزنگ |
| 🔹 فشار تست بدنه | 24 بار |
| 🔹 دمای کاری | تا 180 درجه سانتی‌گراد |
| 🔹 استاندارد طراحی | EN 558-1 / EN 1092-2 |
| 🔹 کاربرد | بخار، سیالات حرارتی، روغن، هوا، آب گرم |
🧪 تست‌ها و استانداردها:
✅ طراحی طبق استاندارد EN 558-1
✅ فلنج‌ها مطابق EN 1092-2
✅ تست فشار بدنه: 24 بار
✅ توری قابل تعویض و تمیزکاری آسان

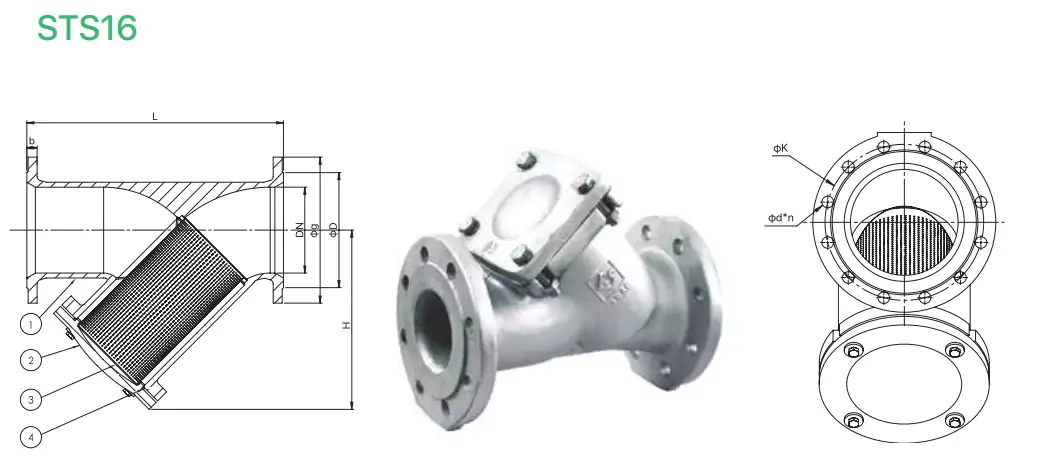

📊 جدول مشخصات فنی شیر صافی بخار
| شماره | نام قطعه | جنس |
|---|---|---|
| 1️⃣ | بدنه | چدن داکتیل (GGG40) |
| 2️⃣ | درپوش | چدن داکتیل (GGG40) |
| 3️⃣ | توری (Strainer) | فولاد ضدزنگ 304 |
| 4️⃣ | پیچ و مهره‌ها | فولاد گالوانیزه |
| 5️⃣ | واشر آب‌بندی | گرافیت یا تفلون |
📐 ابعاد و وزن
| سایز نامی (DN) | طول (L) mm | ارتفاع (H) mm | تعداد سوراخ × قطر |
|---|---|---|---|
| 15 | 130 | 80 | 4 × 14 |
| 20 | 150 | 85 | 4 × 14 |
| 25 | 160 | 100 | 4 × 14 |
| 32 | 180 | 115 | 4 × 18 |
| 40 | 200 | 125 | 4 × 18 |
| 50 | 230 | 145 | 4 × 18 |
| 65 | 290 | 170 | 4 × 18 |
| 80 | 310 | 180 | 8 × 18 |
| 100 | 350 | 215 | 8 × 18 |
| 125 | 400 | 245 | 8 × 18 |
| 150 | 480 | 270 | 8 × 22 |
| 200 | 600 | 325 | 8 × 22 |
| 250 | 730 | 380 | 12 × 22 |
| 300 | 850 | 440 | 12 × 22 |
برای مشاهده کامل ابعاد، به فایل PDF مراجعه نمایید.
🧰 موارد مصرف صافی مخصوص بخار
✔️ خطوط بخار صنعتی
✔️ سیستم‌های هوای فشرده
✔️ مدارهای روغن حرارتی
✔️ سیستم‌های گرمایشی و تهویه
✔️ حفاظت از پمپ‌ها، شیرآلات و کنترل‌ها
✔️ خطوط انتقال آب و مایعات صنعتی
📥 دانلود مشخصات فنی شیر صافی چدنی
📥 دانلود فایل PDF صافی مخصوص بخار مدل STS16
🛒 خرید و استعلام قیمت شیر صافی فارآب
🎯برای خرید شیر صافی مخصوص بخار فاراب و اطلاع از قیمت آن، با شماره زیر تماس بگیرید. تیم فروش ما آماده ارائه مشاوره و ارسال لیست قیمت ها به شما هستند.
برای دریافت مشاوره و قیمت محصولات فاراب کلیک کنید.
📞 تماس فوری: 09121119731
📧 استعلام آنلاین: فرم تماس و ارتباط با ما
4 دیدگاه برای شیر صافی مخصوص بخار
عای –
صافی Y شکل STS16 برای چه کاربردهایی مناسب است؟
Khakpour –
این صافی برای حذف ذرات معلق و جامدات از جریان بخار، آب گرم، روغن‌های صنعتی و سیالات حرارتی طراحی شده و در صنایع بخار، تهویه، گرمایش و سیستم‌های انتقال سیال کاربرد دارد.
فربد –
سایزهای قابل ارائه برای این مدل چیست؟
Khakpour –
این مدل در سایزهای اسمی DN15 تا DN300 تولید می‌شود که بسته به نیاز پروژه می‌توان سایز مناسب را انتخاب کرد.
محمد –
آیا امکان استفاده در خطوط آب یا هوا نیز وجود دارد؟
Khakpour –
بله، این صافی علاوه بر بخار، برای تصفیه آب، هوای فشرده، روغن و بسیاری از سیالات دیگر در سیستم‌های صنعتی قابل استفاده است.
شایان –
آیا این صافی برای بخار فشار بالا مناسب است؟
Khakpour –
بله، با توجه به کلاس فشار PN16 و طراحی بر اساس استاندارد EN 1092-2، این محصول توانایی تحمل فشار تا 16 بار و دمای کاری تا 180 درجه سانتی‌گراد را دارد.
