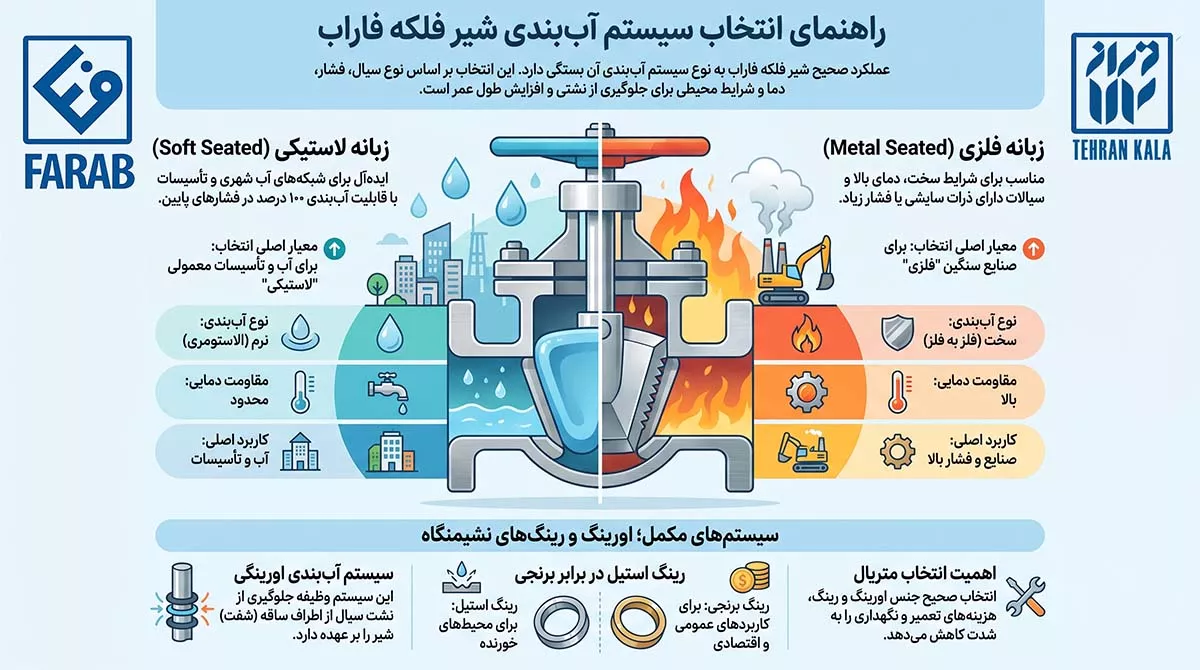

اهمیت روشهای آب بندی شیرآلات: زبانه فلزی ( گرافیتی) در برابر اورینگی و زبانه لاستیکی
آب بندی شیرآلات صنعتی مانع از نشت سیالات میشود و به شرح مزایای زیر کمک میکند:
افزایش ایمنی و کیفیت فرآیند: جلوگیری از نشت سیالات خطرناک و حفظ شرایط کاری مناسب
کاهش سایش و خوردگی: از آسیب به ساقه شیر و بدنه جلوگیری میکند.
صرفهجویی در هزینههای نگهداری: کاهش تعمیرات مکرر و افزایش عمر مفید تجهیزات
۱. زبانه فلزی ( گرافیتی)
ساختار و نحوه عملکرد
زبانه فلزی ( گرافیتی) شامل حلقهها یا نوارهای بافتهشده از گرافیت است که در اطراف ساقه شیر فشرده میشود تا یک مهر و موم محکم ایجاد کند.
مزایا
دامنه دمایی وسیع: تا 450 °C مقاومت دارد و برای بخار و محیطهای بسیار داغ مناسب است.
مقاومت شیمیایی عالی: در برابر اکثر اسیدها و قلیاها مقاومت دارد.
خاصیت ارتجاعی دائمی: بدون پیری یا تغییر ابعاد، عمر طولانیمدت را فراهم میکند.
معایب
اصطکاک بالاتر: نیاز به روانکننده دارد تا سایش ساقه کاهش یابد.
تنظیم دورهای: برای حفظ فشار بستهبندی باید گاهی بهصورت دستی تنظیم شود.
۲. اورینگی (O‑Ring)
ساختار و نحوه عملکرد
اورینگها حلقههای دایرهای از الاستومر (NBR، وایتون و غیره) هستند که در شیار مخصوص خود نشسته و با فشردهشدن، سطح تماس کاملی ایجاد میکنند.
مزایا
اصطکاک کم: بهخوبی روی ساقه لغزش دارد و سایش را کاهش میدهد.
آببندی دقیق: در فشارهای پایین تا متوسط نشت بسیار کمی دارد و مناسب سیستمهای هیدرولیک است.
نصب و تعویض آسان: فضای کمی میطلبد و بهسادگی قابل تعویض است.
معایب
محدوده دمایی محدود: معمولاً بین -40 تا +200 °C عملکرد بهینه دارد و در دماهای بالاتر خاصیت الاستومری خود را از دست میدهد.
حساسیت شیمیایی: برخی سیالات خورنده میتوانند باعث تورم یا ترک خوردن آن شوند.
۳. زبانه لاستیکی (Rubber Gasket)
ساختار و نحوه عملکرد
زبانه لاستیکی—معمولاً از EPDM، NBR یا سیلیکون—در بین دو فلنج قرار میگیرند تا آببندی صورت گیرد.
مزایا
هزینه کم: اقتصادیترین روش برای انواع فلنجها.
جذب ارتعاش: خاصیت انعطاف لاستیک لرزش را جذب میکند.
مناسب فشارهای پایین تا متوسط: تا حدود PN16–PN25 کاربرد دارد.
معایب
دمای کاری محدود: EPDM تا 120 °C و NBR تا ~100 °C بدون عملکرد مناسب محدودند.
تغییر شکل در گذر زمان: ممکن است به مرور بهصورت دائم فشرده شده و کارایی خود را از دست بدهد.
جدول مقایسه روشها
| ویژگی | زبانه فلزی ( گرافیتی) | اورینگی (O‑Ring) | زبانه لاستیکی |
|---|---|---|---|
| دمای کاری | تا 450 °C | -40…+200 °C | تا 120 °C (EPDM) |
| مقاومت شیمیایی | عالی | متناسب با ماده | متوسط |
| اصطکاک ساقه | بالا | کمترین | متوسط |
| نگهداری | تنظیم دورهای | تقریباً بدون نگهداری | تعویض دورهای |
| قیمت | متوسط تا بالا | متوسط | پایین |
راهنمای انتخاب روش مناسب
دمای عملیاتی
بالای 200 °C: زبانه فلزی ( گرافیتی) یا ترکیبی از اورینگ و گرافیت
فشار کاری
فشار پایین تا متوسط: اورینگی یا زبانه لاستیکی
فشار بالا: زبانه فلزی ( گرافیتی)
نوع سیال
سیالات خورنده/شیمیایی: گرافیت یا PTFE همراه با اورینگ
نیاز به انسداد دو مرحلهای
ترکیب اورینگی (مهره اولیه) و زبانه فلزی ( گرافیتی) (مهره ثانویه) برای حداکثر اطمینان
نگهداری و سرویس
بازرسی دورهای: چک کردن وضعیت زبانه فلزی ( گرافیتی) یا اورینگی هر شش ماه یکبار.
تعویض بهموقع: در صورت مشاهده نشتی یا فرسودگی اجزا.
استفاده از روانکننده: مخصوصاً برای زبانه فلزی ( گرافیتی) یک روانکننده مناسب انتخاب کنید.
راهنمای خرید و قیمتگذاری شیر پروانهای فارآب
- انتخاب جنس مناسب: جنس بدنه شیر باید با نوع سیال و شرایط محیطی مطابقت داشته باشد.
- اندازه مناسب: سایز شیر باید با قطر لولهها هماهنگ باشد.
- توجه به برند: خرید از برندهای معتبر، کیفیت و دوام بالاتری را تضمین میکند.
- استانداردهای تولید: بررسی استانداردهای بینالمللی و ملی در ساخت شیرآلات.
برای اطلاع از قیمت و خرید شیر آلات مورد نظر خود، میتوانید به صفحه محصولات شیرآلات تهران کالا مراجعه کنید یا با تیم پشتیبانی ما تماس بگیرید. همچنین نمایندگی رسمی محصولات فارآب را در وبسایت رسمی فارآب مشاهده کنید.
تهران کالا نمایندگی رسمی شیرآلات صنعتی فارآب در وبسایت Farab
نتیجهگیری
انتخاب روش آب بندی مناسب تأثیر بسزایی در کارایی، ایمنی و عمر شیرآلات دارد. برای دما و فشار بالا، پکینگ گرافیتی بهترین گزینه است؛ اورینگ با اصطکاک کم، برای سیستمهای دقیق؛ و واشر لاستیکی برای شرایط اقتصادی و فشار پایین مناسب است. برای مشاوره تخصصی و انتخاب بهترین آببندی، هماکنون با کارشناسان ما تماس بگیرید.
